一、系統簡介

YGHBS-2000系列環境空氣自動監測系統是我公司利用國際上先進的光電技術研制、開發出來的科技產品。該系統符合國家對城市環境空氣自動監測系統的各項技術指標要求，國產化程度高，具有較強的實用性和理想的性?xún)r(jià)比，可替代同類進口產品，是開展城市環境空氣自動監測的理想儀器。

YGHBS-2000系列環境空氣自動監測系統由一個中心站和若干個子站構成，因此系統軟件將由中心站軟件和子站軟件兩大部分組成，兩者有機結合，協調整個監測系統的運行，完成對各種監測儀器的數據采集和遠程通訊控制及數據處理，并形成報告。

二、監測內容

SO2、NO2、O3、PM10、PM2.5、氣象六參數（包括：風向、風速、溫度、濕度、壓力、雨量）；可通過升級系統部分硬件和軟件實現對C6H6、C7H8、NH3等苯系物、有機物進行監測。同時，可根據用戶需求，為系統選配CO、CO2等監測儀器。

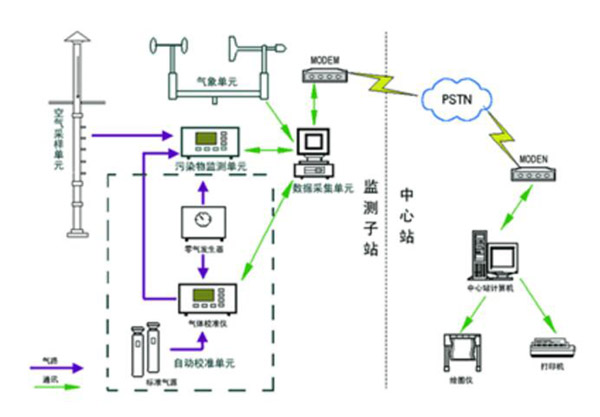

三、系統組成

大氣污染監測儀：監測儀采用國際先進的以環境光學測量技術，能同時監測多種氣體，除目前常規監測的主要污染氣體，如：SO2、NO2、O3等，還可以對C6H6、C7H8、CH2O、NH3等苯系物、有機物進行監測（可根據用戶需要選配）。

氣象儀：可測量風速、風向、溫度、相對濕度、大氣壓力（可根據用戶需要選配降雨量、日照等）。

現場校準系統：包括多種標準氣體可連續自動采集大氣污染監測儀、氣象儀、現場校準的數據及狀態信息等。并進行預處理和貯存，等待中心計算機輪詢或指令。

采樣集氣管：由采樣頭、總管、支路接頭、抽氣風機、排氣口等組成。

遠程數據通訊設備：由調制解調器和公用電話線路組成，有線調傳或直接使用無線PC卡（支持GPRS）。

四、功能特點

★具有較高的性?xún)r(jià)比，維修周期長、運營成本低：系統無需日常校準，氣體標定配有專用裝置，每年只需例行校準一次；系統耗電量小，運行費用及耗材費較低，每年更換光源1-2次；關鍵器件采用國際進口，保證了監測儀的可靠性及準確性。

★儀器具備良好的抗干擾能力。監測結果準確可靠：采用DOAS技術，可以消除雜散光、大氣湍流、濕度、氣溶膠顆粒物濃度、光路傳輸衰減以及不同污染物之間的相互干擾等因素的影響，使系統具有廣泛的環境適應性。

★線采樣，真實反映實際環境：長光程差分吸收光譜空氣質量監測系統的監測范圍廣,所測得的氣體濃度是光程上氣體濃度的平均值,因而可以消除某些集中排放的污染源對測量的干擾,較傳統的點式系統更具有代表性，更有利于環境空氣質量的表征和評價。

★安裝選址容易：由于采用收發一體化的光學收發裝置，只需單邊供電，反射鏡端無需電源，因此選址容易，還可以監測環境惡劣、不宜取樣的區域。

★軟件功能豐富，自動處理能力強：軟件功能不僅具有自動完成光譜信號采集和處理、濃度反演分析、自動報警和遠程維護等功能，還能自動生成各種報表和圖形，可輸出轉存和打印。系統測量的氣體濃度數據能夠自動換算為標況下的濃度。

★具有0-5V,0-10V,4-20mA模擬輸出方式，提供RS232/RS485雙向數字通訊功能和遠程故障診斷功能。

五、典型應用

城市環境空氣質量自動監測；

風景區空氣質量自動監測；

機場、高速公路、城市道路等交通環境污染監測；

電力、石油、化工、鋼鐵、冶金等大型廠礦企業周邊空氣的在線監測；

灰霾監測、沙塵暴監測；

六、YGHBS-2000系列儀器

1、YGHBS-2000B型紫外熒光法SO₂自動監測儀



工作原理：

YGHBS2000B型SO₂自動監測儀的操作是基于SO₂分子接受紫外線能量成為激發態的SO₂分子，在返回低能態產生熒光，在測定熒光強度的基礎上進行的。采用空氣除烴器徹底排除空氣中多環芳香烴（PNA）對測量數據帶來的干擾。



性能特點：

  ★ 量程任意設置，自動轉換。

  ★ 紫外光源產生單譜線，消除樣品中水份對測量結果的影響，高靈敏度的光電倍增管(PMT)使測定結果達ppb級。

  ★ 采用比率測定技術消除紫外光源老化對測量結果的影響。

  ★ 采用除烴器去除樣氣中碳氫化合物對測量結果的影響。

  ★ 軟件自動修正壓力對測量結果的影響。

  ★ 可存儲和顯示監測數據、校準記錄、停電記錄等信息。

  ★ 大屏幕圖形點陣式液晶顯示器。

  ★ 中文界面，菜單結構，操作方便。

  ★ 數字接口和模擬輸出接口。

  ★ 測量濃度值可以mg/m³、μg/m³、ppm、ppb單位表示。

  ★ 具有自動校準和手動校準功能。

  ★ 具有來電自動啟動功能。

  ★ 外置泵。

  ★ 內部零氣源

  ★ 采樣/校準閥

  ★ 導軌組合式機架。



2、YGHBS2000B型化學發光法NO-NO₂-NO_X自動監測儀



工作原理：

   YGHBS2000B型NO-NO₂-NO_X自動監測儀儀器利用化學發光原理，通過測量NO與O₃氣相發光反應的光強度從而計算出空氣中一氧化氮、二氧化氮及總的氮氧化物濃度。



性能特點：

  ★ 量程任意設置，自動轉換。

  ★ 可同時測定環境空氣中的NO、NO₂、NO_X，高靈敏度的光電倍增管（PMT）使測定結果達ppb級。

  ★ 單通道結構，提高了可靠性。

  ★ 臭氧發生器采用無消耗滲透膜干燥器，免除了更換干燥劑的煩瑣。

  ★ 軟件自動修正壓力對測量結果的影響。

  ★ 可存儲和顯示監測數據、校準記錄、停電記錄等信息。

  ★ 大屏幕圖形點陣式液晶顯示器。

  ★ 數字接口和模擬輸出接口。

  ★ 測量濃度值可以mg/m³、μg/m³、ppm、ppb單位表示。

  ★ 具有來電自動啟動功能。

  ★ 外置泵。

  ★ 導軌組合式機架。

  ★ 內部零氣源

  ★ 采樣/校準閥



3、YGHBS2000B型氣體濾光相關光譜法CO自動監測儀



工作原理：

    YGHBS2000B型CO自動監測儀采用紅外吸收原理和氣體濾光相關技術（英文：Gas Filter Correlation，簡稱：GFC）設計而成，氣體濾光相關技術相對常規的非分散紅外技術有更高的精確性和靈敏性，GFC光譜學是建立在比較被測氣體紅外吸收光譜的精細結構與其它被采樣氣體的紅外吸收光譜結構的基礎之上的，主要結構是采用一個含有高濃度CO和高純氮氣的氣體濾光相關輪。



性能特點：

  ★ 長壽命紅外光源。

  ★ 采用氣體濾光相關技術。

  ★ 軟件自動修正壓力對測量結果的影響。

  ★ 可存儲和顯示監測數據、校準記錄、停電記錄等信息。

  ★ 大屏幕圖形點陣式液晶顯示器。

  ★ 中文界面，菜單結構，操作方便。

  ★ 數字接口和模擬輸出接口。

  ★ 測量濃度值可以mg/m³、μg/m³、ppm、ppb單位表示。

  ★ 具有來電自動啟動功能。

  ★ 外置泵。

  ★ 導軌組合式機架。

  ★ 采樣/校準閥

  ★ 內置零點洗滌器



4、YGHBS2000B型紫外光度法O₃自動監測儀



工作原理：

本儀器采用紫外光度法設計而成，利用O₃ 分子吸收254nm紫外光前后而產生不同強弱電響應的原理進行空氣中O₃濃度的監測。它采用發射波長為254nm的紫外燈照射一中空玻璃管，通過電磁閥切換，玻璃管內交替充滿樣氣和被滌除O₃的參比氣。滌除O₃的參比氣與樣氣的光強比值為I/I₀，通過此值，利用朗伯--比爾公式即可計算出O₃的濃度。



性能特點：

  ★ 量程任意設置、自動轉換。

  ★ 采用比率測定技術消除光源老化及吸收池光學表面污染對測量結果的影響。

  ★ 軟件自動修正壓力對測量結果的影響。

  ★ 可存儲和顯示監測數據、校準記錄、停電記錄等信息。

  ★ 大屏幕圖形點陣式液晶顯示器。

  ★ 中文界面，菜單結構，操作方便。

  ★ 數字接口和模擬輸出接口。

  ★ 測量濃度值可以mg/m3、μg/m3、ppm、ppb單位表示。

  ★ 具有來電自動啟動功能。

  ★ 外置泵。

  ★ 導軌組合式機架。

  ★ 采樣/校準閥

  ★ 內部零標源





5、YGHBS2000E顆粒物自動監測儀



工作原理：

采用β射線吸收原理。原子核在發生β衰變時,放出β粒子。β粒子實際上是一種快速帶電粒子，它的穿透能力較強，當它穿過一定厚度的吸收物質時，其強度隨吸收層厚度增加而逐漸減弱的現象叫做β吸收。



性能特點：

★ 采用先進的β射線吸收原理直接測量顆粒物的質量，不受顆粒物成分、密度、顏色等因素的影響；

★ 采用低密度、低活度、半衰期長（5700年）的C¹⁴源，測量穩定且無須特別防護，安全可靠，不會(huì )造成放射性污染；

★ 大屏幕圖形點陣式液晶顯示器，可顯示工況濃度、標況濃度、歷史數據記錄、校準記錄、報警記錄、儀器狀態等信息；

★ 中文界面，菜單結構，操作方便；

★ 平臺電機、走紙電機定位采用光電耦合器，具有重復定位精度高，結構簡單等特點；

★ 采用質量流量傳感器測量采樣流量，同時采集大氣溫度、壓力進行修正，得出工況下的采樣流量；

★ 采樣和測量處于同一通道，避免了濾紙的往復運動，消除了回程誤差對測量結果的影響；

★ 過程記錄可存儲和顯示近期有效的校準或維護過程的歷史信息；

★ 采用大容量存儲器，可存儲高達10年的歷史數據。

★ RS232數字輸出，可通過數據采集儀進行計算機遠程通訊，實現遙控監測；

★ 樣氣流量采用流量控制閥動態控制，保證了長時間運行的流量準確性；

★ 選用新型玻璃纖維環保濾紙，強度大，不易斷裂；

★ 采用彈性壓紙機構，機械傳動部分設計簡單、可靠，大大減少了卡紙、斷紙等機械故障的出現；

★ 儀器功耗小，帶加熱，抽氣泵 <280W

★ 儀器運行故障率低，維護量極少（除正常更換紙帶外，每?jì)稍戮S護一次）

★ 儀器校準周期長，可每年進行校準檢查一次

★ PM₁₀，PM_2.5切割器已通過中國預防醫學科學院環境衛生與衛生工程研究所的鑒定。



6、YGHBS2000B型動態氣體校準儀



性能特點：

  ★ 手動、自動和遠程控制。

  ★ 精密的質量流量控制器自動控制標準氣體和稀釋氣體流量。

  ★ 校準氣體的濃度可任意編程，并長期存儲。

  ★ 標準鋼瓶氣體入口。

  ★ 可內置標準臭氧發生器。

  ★ 具有氣相滴定功能。

  ★ 中文界面，菜單結構，大屏幕圖形點陣式液晶顯示，操作方便。

  ★ 儀器可在流量、壓力等參數不正常時自動產生報警。

  ★ RS232數字通訊，實現遙控功能。

  ★ 導軌組合式機架。



7、YGHBS2000B型零氣發生器



工作原理：



性能特點：

    ★ 可滌除SO₂、NO、NO₂、O₃、CO。

    ★ 冷凝水過濾器對濕空氣進行初級過濾，冷凝水自動排出。

    ★ 再生洗滌器對空氣進行完全干燥，滌除效率高，無需維護。

    ★ 零氣通過空氣壓力調節器控制，保證輸出壓力穩定。

    ★ 內置安全閥作為過壓保護。

    ★ 空氣壓力開關自動控制壓縮機的起停。

    ★ 整個儀器由CPU進行自動控制。

    ★ 內置雙缸壓縮機。

    ★ 具有來電自動啟動功能。
