產品概述

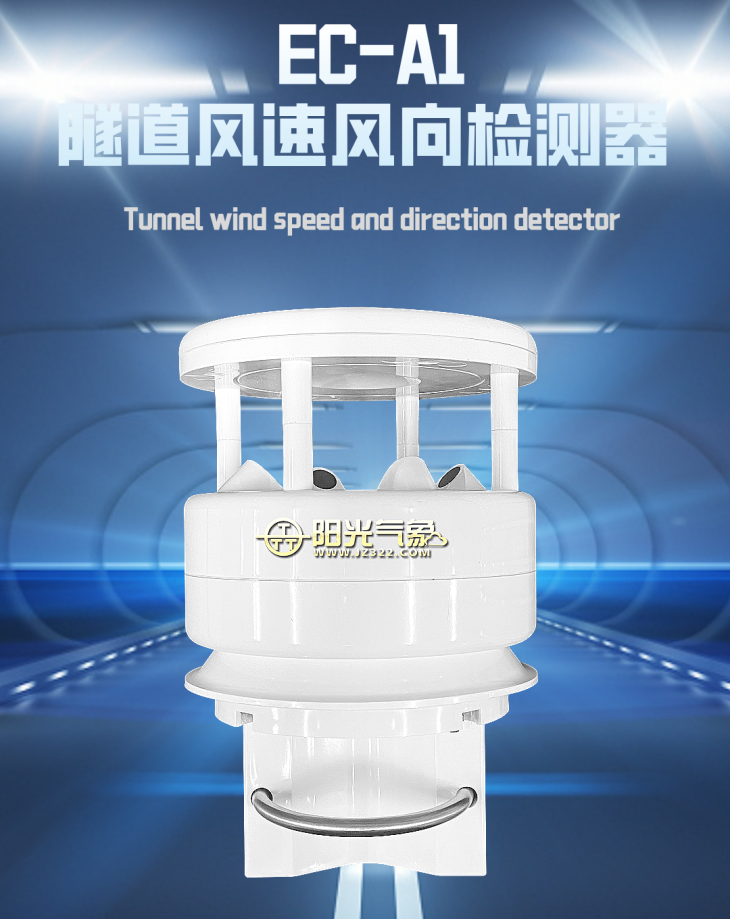

EC-A1隧道風速風向檢測器專為隧道內在線監測風速和風向而設計制造，采用超聲波時差法原理，精確測定隧道內的風速和風向值。檢測探頭安裝在隧道墻壁上，為隧道總控室提供風速風向?qū)崟r檢測數據，作為通風和運營管理的基本依據。該檢測器支持現場實時觀測儀器運行狀態及檢測數據，同時，數據輸出接口可輸出模擬和開關量信號，接入附近分控室的PLC，再通過數據光端機和光纖傳輸至總控室。

產品特點

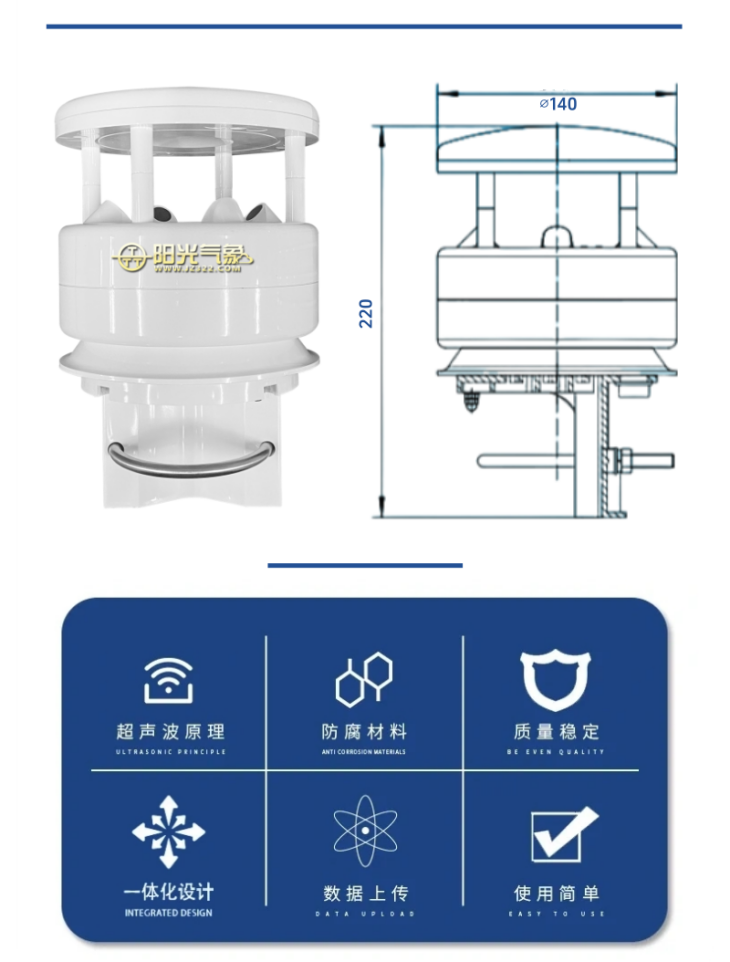

（1）采用了集成一體化的設計結構，既小巧又緊湊。傳感器尺寸微小、重量輕盈、安裝過程簡便易行。

（2）采用先進的超聲波檢測技術原理，能夠在各種環境條件下穩定工作，不受外界環境溫度變化的干擾。這一特性使得檢測過程更加穩定可靠，從根本上確保了檢測結果的準確性和可靠性。

（3）內置高精度傳感器，保證了檢測數據的精準無誤。這些傳感器經過嚴格篩選和校準，能夠?qū)崟r捕捉風速和風向的微小變化。

（4）多種輸出方式可供選擇，設備能夠通過RS485、RS232以及4~20mA等多種輸出方式實現數據傳輸。

（5）設備具備IP65防護等級，能夠有效抵抗灰塵，非常適合在隧道等惡劣環境中使用。

（6）非接觸式檢測技術，儀器內部無任何活動部件，從而大幅降低設備的故障率，確保長期穩定運行。

（7）采樣區橫跨隧道內行車道，更真實地反映出隧道內氣體流速的動態變化，確保數據的準確性和可靠性。

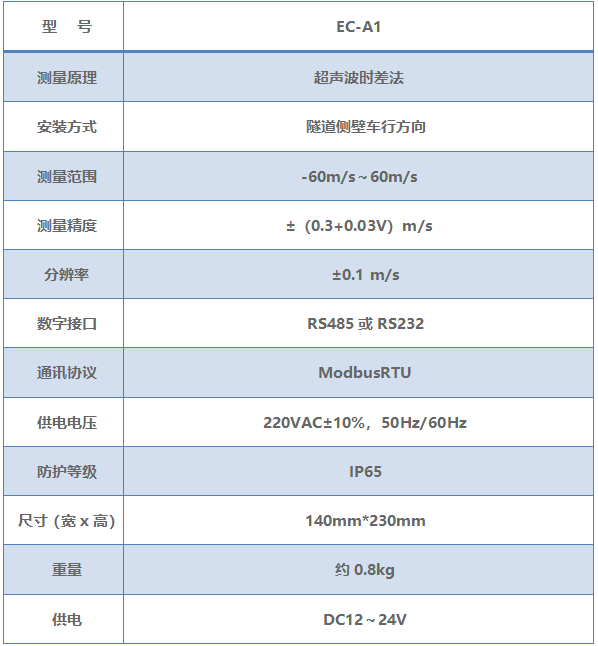

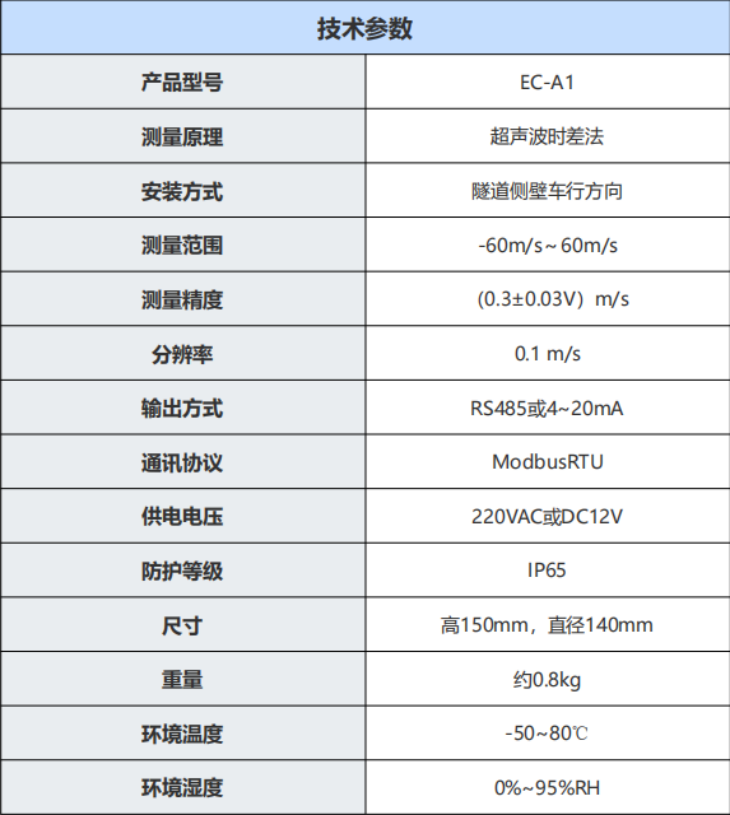

技術參數

安裝方式

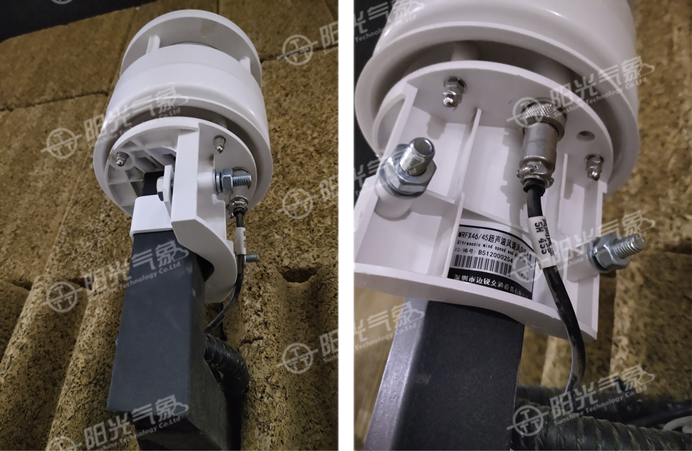

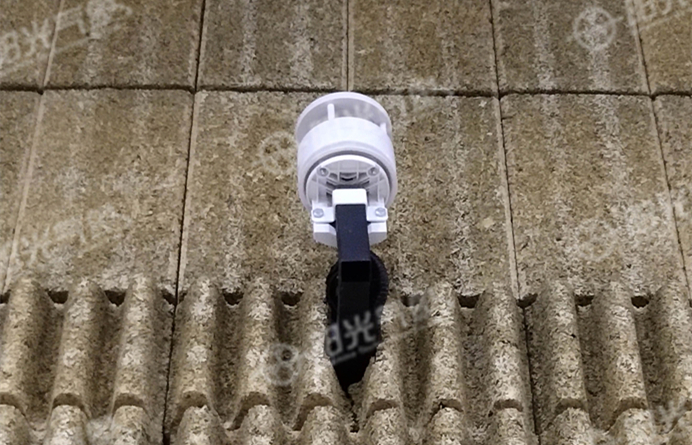

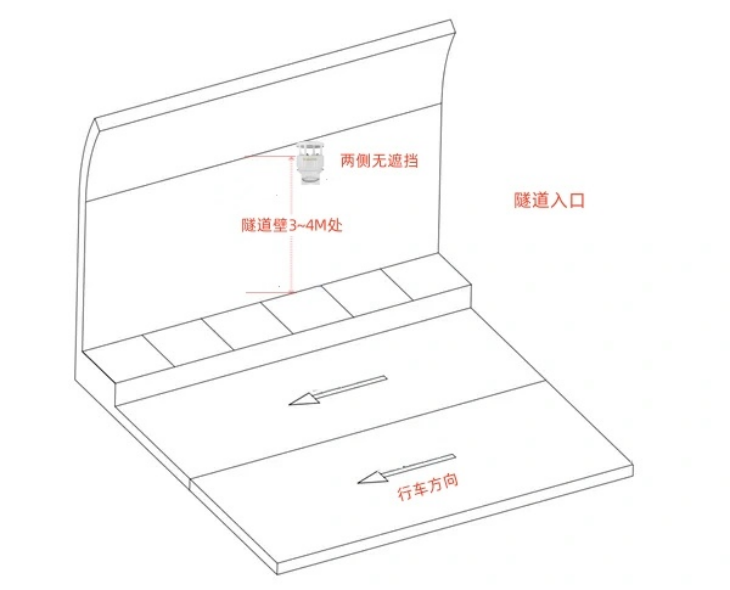

根據聯合設計圖紙的規范要求，設備應直接安裝在隧道壁上，具體位置為隧道車行方向的右側，高度介于3至4米之間（如圖所示）。傳輸信號線纜建議采用2根雙絞屏蔽線或RVVP4*0.3規格的線纜。傳感器安裝位置需保證傳感器與隧道行車方向保持一致，保證風速輸出數值為正負輸出。

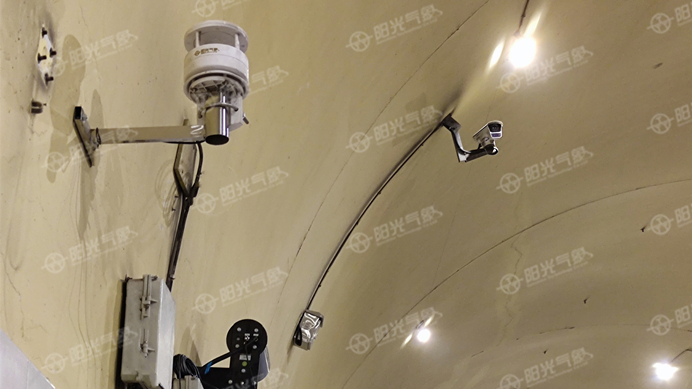

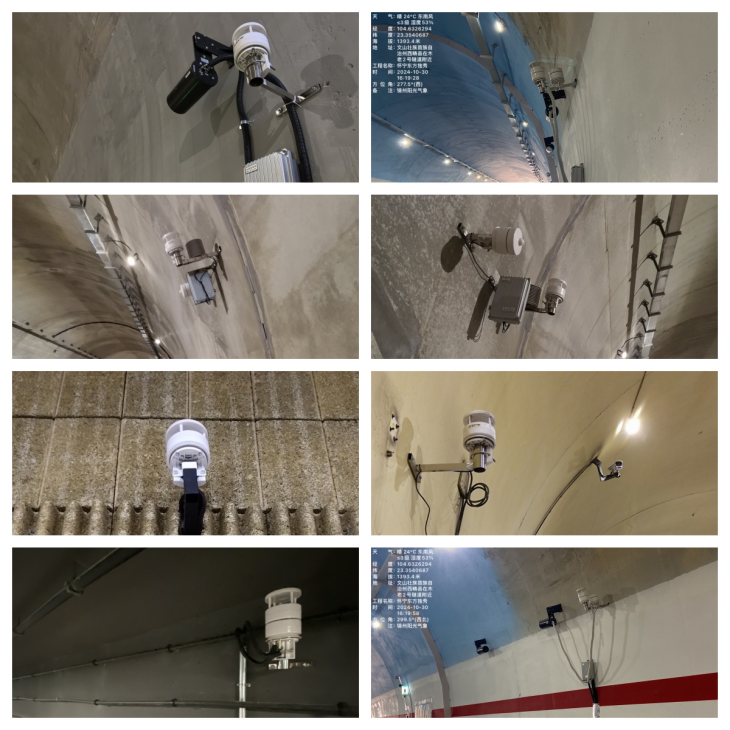

現場案例
