教學實訓設備Teaching Equipment

TRM-JXB型太陽能熱水器原理實驗臺

太陽能熱水器原理實驗臺是面向職業院校太陽能教學的需求而研制，學生可以完成太陽能熱水器的原理,安裝與測試等實驗。實驗臺分為太陽模擬光源系統,太陽能熱水器集熱系統和熱性能檢測系統三部分，是進行太陽能熱水器理論教學和實踐教學的理想產品，產品可在室內模擬整個太陽能熱水器工作過程。

一、產品概述

太陽能熱水器原理實驗臺是面向職業院校太陽能教學的需求而研制，學生可以完成太陽能熱水器的原理，安裝與測試等實驗。實驗臺分為太陽模擬光源系統，太陽能熱水器集熱系統和熱性能檢測系統三部分，是進行太陽能熱水器理論教學和實踐教學的理想產品，產品可在室內模擬整個太陽能熱水器工作過程。

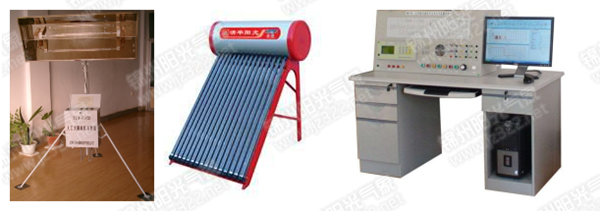

二、系統組成

  1.太陽模擬光源系統；

  2.太陽能熱水器演示系統；

  3.太陽能熱水器熱性能試驗平臺。

三、工作原理與技術指標： (在實驗室完成所有光熱轉換實驗)

A.太陽模擬光源：

模擬器發出一定亮度的光輻射，強度是可以連續調整的，熱水器在模擬光源的照射下，將光能轉化為熱能，熱能傳遞給水，使水箱中的水逐漸升溫，達到用戶使用效果。整個升溫的過程數據被測量系統實時顯示與記錄， 并計算出每一點的光熱轉換效率。

1.模擬光源的輻射強度連續可調，有效功率1000W 太陽光譜分布， 供電：220V。

2.光源安裝在不銹鋼支架上角度可以調整，左右0---350度 上下：0—120度，與熱水器的距離位置可以隨意調整。

3.支架為不銹鋼材料制作 高度：1.5米。

B. 太陽能熱水器演示系統

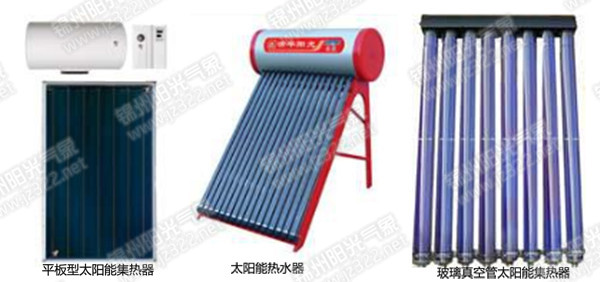

1、熱水器集熱系統采用實際的太陽能熱水器（集熱管數16支；集熱管管長1.8m），真空管全部采用優質硼硅玻璃3.3，可有效抵抗冰雹沖擊。水箱外殼選用優質鍍鋁鋅板，強度高、耐腐蝕性強，具有超強自我修復功能。即使在海邊高腐蝕環境下，也能保障使用壽命。水箱內膽采用優質食品級SUS304-2B不銹鋼板，保證水質清潔。尾座采用高強度尼龍材質，強度高，彈性好，有效防止材質老化。密封膠圈采用優質硅橡膠材料，耐高溫，耐腐蝕，衛生環保。

2、室內型采用獨特的水循環利用系統，雙水箱設計，節約水資源，便于在沒有上下水的實訓室進行使用。

3、輸入電源：220V±10% 50Hz。

a.檢測臺架尺寸：700mm×400mm×750mm。

b.內膽材質：SUS304-2B。

c.集熱管管長1.8（m）。

d.集熱管數：16支。

e.熱水箱容量：300升。

f.冷水箱容量：300升。

C、太陽能熱水器熱性能試驗平臺：

太陽熱水器性能測試儀是滿足國標要求的一款專業熱水器的檢測儀器，對整個系統進行在線監測，隨時對系統內的熱性能進行診斷和報警，并提供運行數據。是大專院校，科研單位必備產品。

1、產品運行環境

   a．環境溫度 -40℃～+60℃。

   b．相對濕度 ≤90%。

   c．適用電源 220V（±10%），50Hz(±2%)，或無電源地區（內配充電電池DC12V）。

2、技術指標及特點

光輻射強度 A.通道數:1通道（總輻射） B.測量范圍:0～2000W/m2 C.測量精度:小于5% D.顯示分辨率:1 W/m2  E.顯示內容:瞬時值，小時累計量，日累計量等
水箱溫度 A.通道數:3路       B.測量范圍:-20～150℃      C.測量精度:±0.2℃ D.顯示分辨率：0.1℃,不銹鋼封裝,￠4*40mm,全密封,防腐,放水
環境溫度 A.通道數:1路       B.測量范圍:-40～70℃       C.測量精度:±0.2℃     D.顯示分辨率：0.1℃,不銹鋼封裝,￠4*40mm,全密封,防腐,放水，帶防輻射罩
交流電功率 交流電壓：220V—380V，電流：0—30A，頻率：50Hz；準確度等級：3.0級； 功率：0—5000瓦，頻率變化允許范圍：±10%fn，電壓變化允許范圍：±10%Un
通訊功能 標準RS232接口與管理微機有線連接，實時傳送采集數據，并可下載數據存入微機。
軟件功能 TRM—2A型太陽熱水系統性能測試儀管理軟件一套。此軟件支持國標要求，自動打印檢測報告，在windows2000以上環境即可運行，實時顯示各路數據，檢測數據自動存儲（存儲時間可以設定），自動繪制太陽能熱水系統的熱量與太陽輻照量的曲線圖，與打印機相連自動打印，數據存儲格式為EXCEL標準格式,可供其它軟件調用。

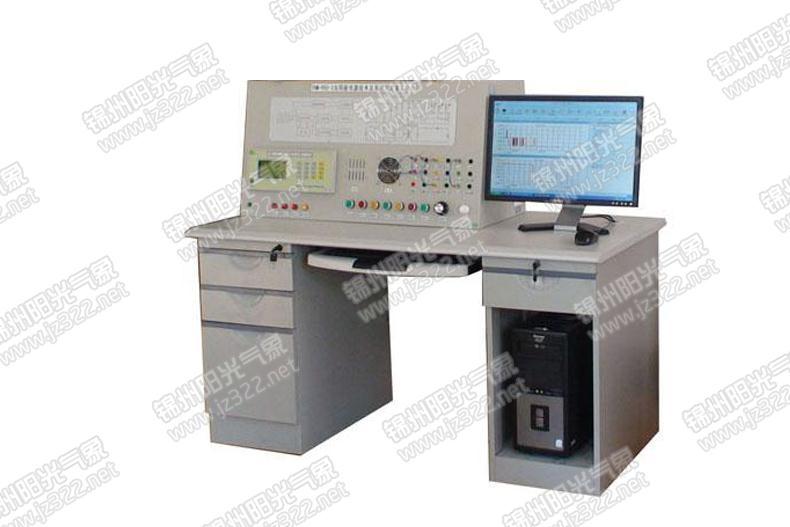

太陽熱水器性能測試儀 TRM—2A型采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲數據4000條以上，數據采樣率高于0.5秒/通道，工業控制標準設計，便攜式防震結構，大屏幕液晶顯示屏，輕觸薄膜按鍵，操作簡單。適合在惡劣工業環境使用。 外觀尺寸：金屬外殼350×150×300（mm）。 數據存儲容量：4000條數據。 數據存儲內容：時間（真太陽時間），太陽輻射（順時功率，日累計量），溫度（環境溫度，水溫，集熱器溫度），電功率等信息。
試驗臺尺寸 采用鋼制結構,試驗桌臺面,前面板操作方式.尺寸:1200*700*1300(高)

四、實驗項目

  （1）太陽能熱水器原理實驗；

  （2）太陽能真空管認知實驗；

  （3）太陽能熱水器加熱輔助裝置實驗；

  （4）太陽能熱水器水箱保溫性能實驗；

  （5）太陽能熱水器控制器原理實驗；

  （6）太陽能熱水器檢測實驗；

  （7）太陽能熱水器光熱轉換性能試驗；

  （8）太陽能熱水器光輻射測量原理實驗。

五、實訓項目

  1、太陽能機架的安裝實訓；

  2、太陽能進水管路的安裝實訓；

  3、太陽能排水管路的安裝實訓；

  4、太陽能真空集熱管的安裝實訓；

  5、太陽能進水出水檢驗實訓；

  6、電加熱器的安裝實訓；

  7、自動上水閥的安裝實訓；

  8、溫度水位顯示器的安裝實訓；

  9、太陽能熱水器的維護保養實訓。
