光伏環境監測儀

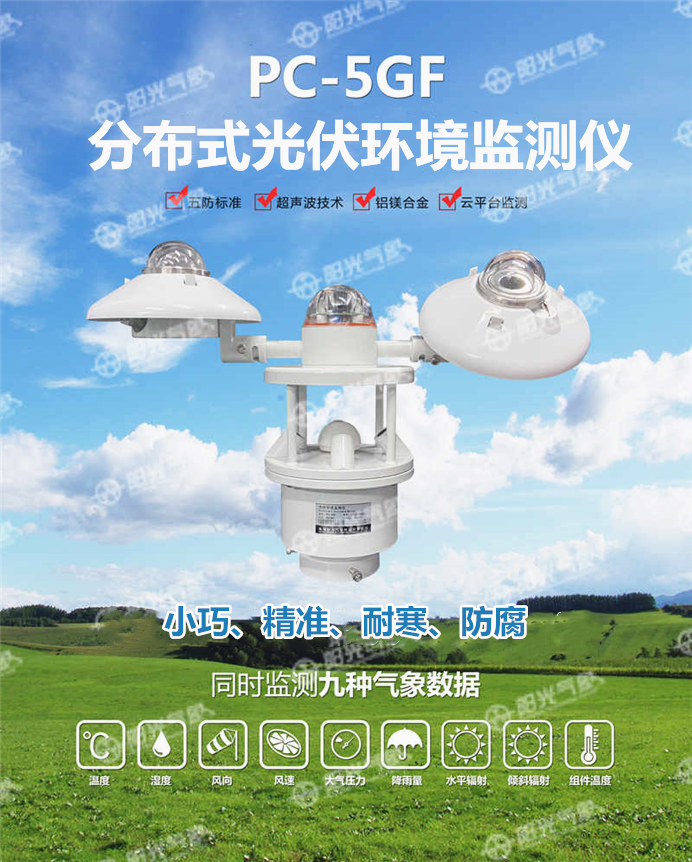

PC-5GF分布式光伏環境監測儀
PC-5GF分布式光伏環境監測儀是錦州陽光氣象科技有限公司自主研發的一款便于安裝、測量精度高、性能穩定，并集成多項氣象要素為一體的具有金屬防爆外殼的環境監測儀。本產品根據太陽能資源評估、太陽能系統監測需要，并結合太陽能觀測系統的技術研制而成的。
一、 產品概述
PC-5GF分布式光伏環境監測儀是錦州陽光氣象科技有限公司自主研發的一款便于安裝、測量精度高、性能穩定，并集成多項氣象要素為一體的具有金屬防爆外殼的環境監測儀。本產品根據太陽能資源評估、太陽能系統監測需要，并結合國內外太陽能觀測系統的先進技術研制而成的。

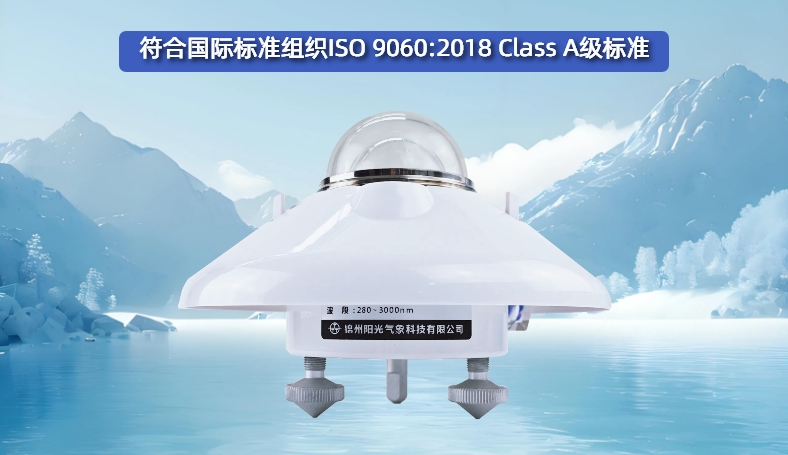

本產品除了可同時監測環境溫度、環境濕度、風速、風向、氣壓、雨量五大環境基本要素外，還可以監測光伏電站環境系統中所必須的太陽輻射（水平/斜面）及組件溫度等要素。特別采用了高穩定性的太陽總輻射傳感器，具有完美的余弦特性、快速響應、零漂移和寬溫度響應的特性，非常適合太陽能行業的輻射監測使用，兩臺角度可以任意旋轉的總輻射表可滿足光伏行業光功率預算需求，是目前最適合光伏電站上使用的領先級的一體化便攜光伏環境監測儀。
二、 產品功能特點
1. 防護等級IP67，適于在戶外長時間使用，鋁鎂合金外殼，抗撞擊、耐腐蝕，在惡劣的天氣條件下不影響儀器的使用效率，可以在雷雨、風雪環境中持續不間斷工作。
2. 一體化結構設計，美觀便攜，采集器與傳感器采用一體化設計理念，與觀測支架連接采用插拔式安裝模式，沒有任何移動部件，安裝拆卸簡單，是目前為止安裝最為便捷的光伏環境監測儀。
3. 低功耗、綠色節能設計，內部采用節能模式設計，若用太陽能電池板供電方式，可保證在無電地區長期使用；也可采用市電或汽車電源等方式供電；
4. 體積小、重量輕，核心部分整體重量不超過4KG，方便用戶將儀器攜帶使用，測量精度高，穩定性可靠，產品技術指標符合氣象觀測規范要求，可以根據使用需要進行手持方式觀測。
5. 數據采集密度可靈活設置，最小可設置為1S。
6. 內置大容量數據存儲器，可連續存儲整點數據1年以上，根據觀測需要可擴展為U盤存儲，實現數據無限量存儲。
1. 支持多種通訊方式，可通過RS232/RS485等標準通訊接口與后臺進行有線數據傳輸，也可增加GPRS或RJ45等模塊進行無線數據傳輸。采集儀支持標準modbus協議，可以其他后臺服務器直接對接上傳數據。
2. 可同時監測兩種不同角度的太陽輻射，彌補了便攜類光伏環境監測儀只能測試單一角度太陽輻射的不足，而且兩臺總輻射表都可以任意調整角度，滿足使用者的各種不同的觀測需求。
3. 采用先進的監測技術，風速風向的監測采用了超聲波技術，不但測量精度高，性能穩定，而且無需維護；雨量的監測采用了光學的原理，體積小巧、免維護，更適于用在無人值守的現場。
4. 加高超聲波傳感器探頭，防雨雪覆蓋，可根據選擇現場情況（如風沙及雨雪天氣較多地區），可選擇加高超聲波傳感器探頭。防止被雨雪或沙粒等物覆蓋探頭。
5. 增加探頭加熱功能，適用于嚴寒極端天氣，為防止在嚴寒等極端天氣下，探頭因溫度過低而無法正常使用，通過對環境溫度的監測，增加探頭加熱功能。
6. 功能強大的系統管理軟件，系統管理軟件在Windows XP以上系統環境即可運行，實時監測顯示各路數據，與打印機相連自動打印存儲數據，數據存儲格式為EXCEL或PDF標準文件格式，可生成數據圖表，供其它軟件調用。
7. 可實現網絡化基站布點模式，可以實現多點氣象站布網監測，通過陽光云平臺即可滿足局域網內數據共享查看，也可通過GSM/GPRS/CDMA等無線網絡方式實現異地遠程監測。

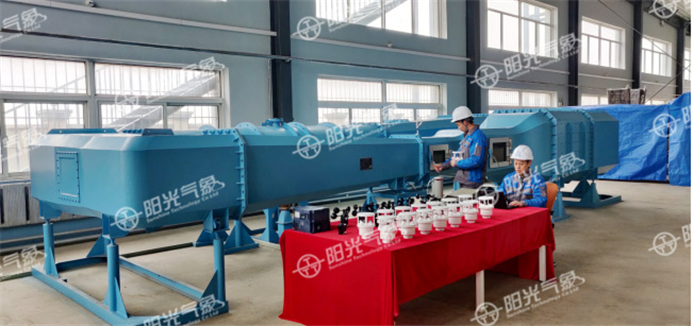

三、 專業級風洞校準
陽光氣象風洞實驗室引進的新型多功能風洞集成微風風速儀校準和風量儀校準功能的高精設備，解決了在微風速校準方面穩定性和均勻性的技術難題，測量范圍從1m/s以下的微風到30m/s以上的大風均能精準標定，該新型風洞綜合技術指標達到國內先進水平。PC-GF光伏環境監測儀出廠前全部通過此風洞進行校準，校準合格方可出廠，確保為用戶提供更優質、可靠、精準的產品。
四、 產品優勢
五、 技術指標
基本參數
|
名稱 |
參數 |
|
監測要素 |
環境溫度、環境濕度、大氣壓力、雨量、風向、風速、太陽輻射（水平/斜面兩路）、組件溫度 |
|
防護等級 |
IP67 |
|
外形尺寸 |
250mm×140mm |
|
重量 |
3.75kg |
|
輸出方式 |
RS485/RS232 |
|
供電 |
DC12V/AC220V |
|
功耗 |
40mA |
|
工作溫度 |
-40～+70℃ |
|
工作濕度 |
5%RH～100%RH |
|
通訊協議 |
標準modbus協議 |
|
觀測支架 |
2-10米高度可選，鋼結構 |
技術參數
|
名 稱 |
測量范圍 |
分 辨 率 |
精 度 |
|
環境溫度 |
-40～+80℃ |
0.1℃ |
±0.2℃ |
|
相對濕度 |
0～100%RH |
0.1%RH |
±2%(≤80%時) ±5%(>80%時) |
|
露點溫度 |
-40～50℃ |
0.1℃ |
±0.2℃ |
|
風向 |
0～360° |
1° |
±3° |
|
風速 |
0～70m/s |
0.1m/s |
±(0.3+0.03V)m/s |
|
太陽輻射 |
0-2000W/m2 |
1W/m2 |
±5% |
|
組件溫度 |
-40～120℃ |
0.1℃ |
±0.2℃ |
|
雨量 |
0-999mm |
0.2mm |
±5% |
|
氣壓 |
300～1100hpa |
0.1 hpa |
±0.3hpa |

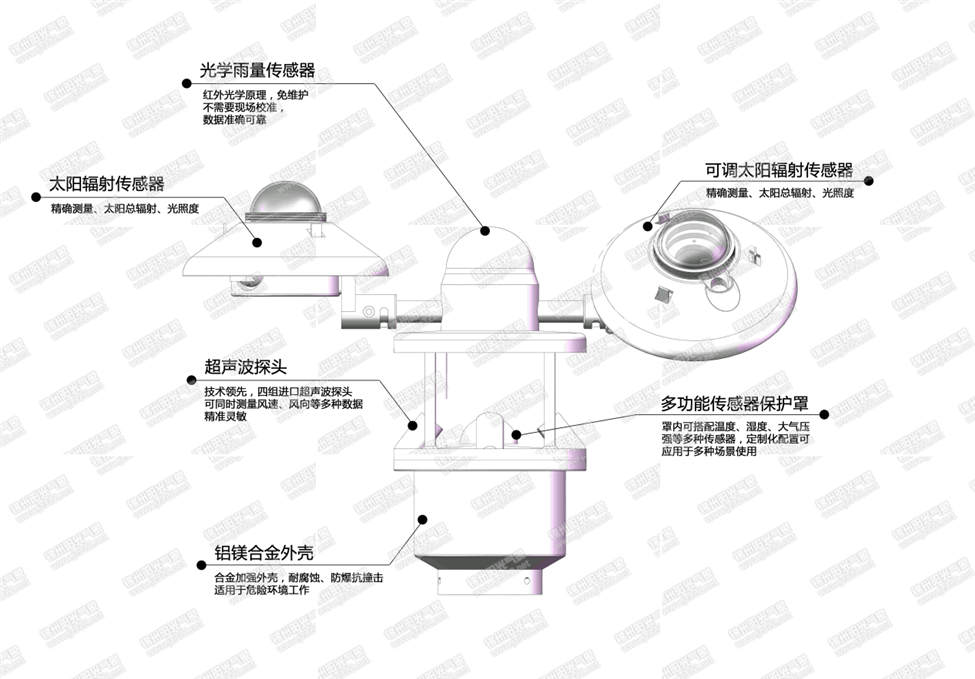

六、 結構組成

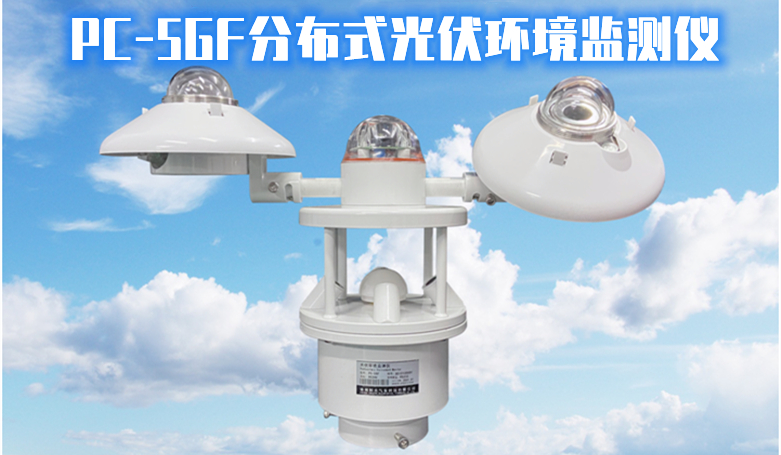

PC-5GF分布式光伏環境監測儀采用耐腐蝕、噴塑金屬外殼，適于在戶外全天候使用。一體化結構設計，外形美觀。與可調角度總表配合使用使安裝更簡單、易于維護。

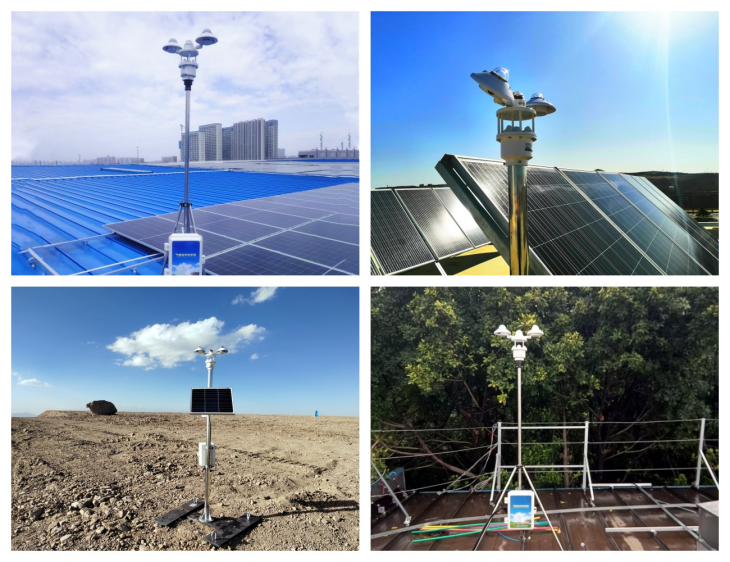

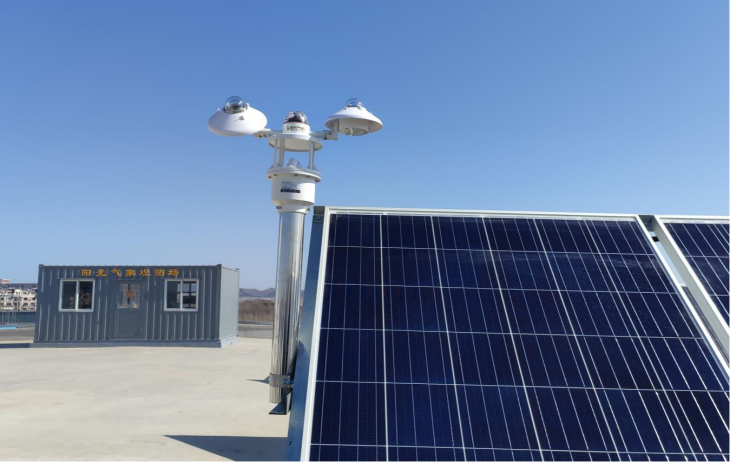

七、 典型應用

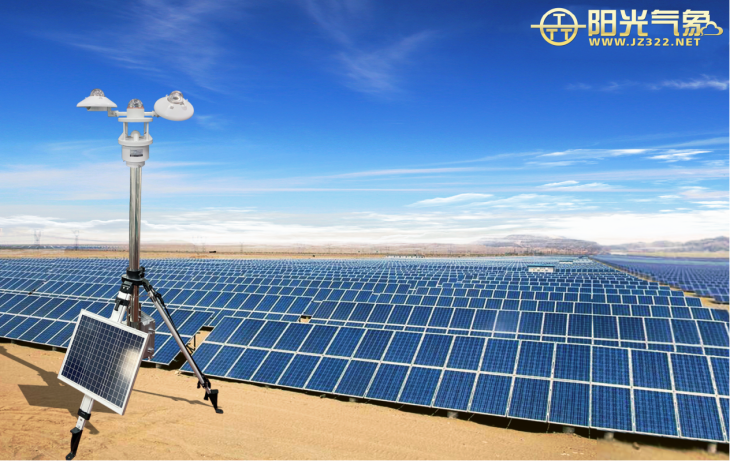

PC-5GF分布式光伏環境監測儀適用于太陽能光伏發電、太陽能資源評估、氣象生態環境監測、環保與農林業、建筑、科研教育等領域。
