一、系統概述

我國是農業大國，目前溫室大棚養殖業已成為我國一些農村的重要產業，而且逐漸呈現大規模、集團化的特點，隨著溫室大棚經濟的發展，物資被盜案例時有發生。雖然采用過設點、巡邏的辦法但見效不大。作為溫室大棚的經營者最頭疼的問題莫過于兩點：一是所經營作物的防盜問題；二是作物的生長狀況。多數經營者在大棚里安營扎塞日夜守護著，大棚的規模越大，在看護上投入的費用和人力也就越多，這就嚴重制約了蔬菜產地的發展和擴大。

正是由于上述問題的存在，我司從經營者的角度考慮，將"溫室環境氣候預報分析系統"設計為環境監控和安全監控兩部分。

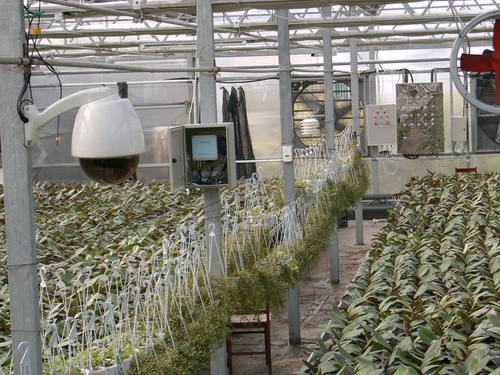

WSJK-2溫室全景信息監控系統是基于第三代全IP視頻監控系統IPVS，主要是通過在溫室大棚內部及外部安裝攝像頭及控制云臺。對整個大棚內外的環境情況進行監控，通過遠程云臺操作，勞作者在監控中心即可控制攝像頭的監視方向，防治各類不法分子對大棚的偷盜破壞，同時可全方位實時查看溫室大棚內生長作物的具體情況，結合環境監測部分的儀器儀表數據，可有效指導溫室大棚的科學規范化管理。安全監控24小時無人職守，減輕了勞作農戶的勞動力，為溫室大棚的安全保駕護航，為農業基地生產提供安防保障，督促生產員工規范化操作。其優勢在于攝像機可直接鏈接Web服務器，并直接提供以太網端口，生成JPEG或MPEG4數據文件，可供任何經授權客戶機從網絡(luò )中任何位置訪問、監視、記錄并打印?？赏耆m用于溫室大棚、景區、商場、園林、小區等環境的監控管理，在農業、林業、水利、交通、電力等領域發揮著越來越重要的作用。

二、系統性能特點

1）簡便性-所有攝像機都通過經濟高效有線或者無線以太網簡單連接到網絡(luò )，使您能夠利用現有局域網基礎設施。您可使用5類網絡(luò )纜或無線網絡(luò )方式傳輸攝像機輸出圖像以及水平、垂直、變倍(PTZ)控制命令(甚至可以直接通過以太網供)。

2）強大中心控制-一臺工業標準服務器和一套控制管理應用軟件就可運行整個監控系統。

3）易于升級與全面可擴展性-輕松添加更多攝像機。中心服務器將來能夠方便升級到更快速處理器、更大容量磁盤驅動器以及更大帶寬等。

4）全面遠程監視-任何經授權客戶機都可直接訪問任意攝像機，也可通過中央服務器訪問監視圖像。

5）堅固冗余存儲器-可同時利用SCSI、RAID以及磁帶備份存儲技術永久保護監視圖像不受硬盤驅動器故障影響。



三、 系統在溫室環境中的應用參數

為了更真實、直觀的對溫室內的植物生長狀況及變化進行實時觀測，本套可選配溫室全景監測模塊，由現場配備的RJ45以太網絡(luò )接口進行圖像實時傳輸，可在溫室內任意位置安裝監測模塊，將溫室內多角度實景圖像通過以太網絡(luò )模塊實時發送到管理終端（通訊距離小于50米），使用管理信息圖文并茂，便于掌控。

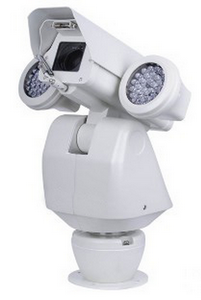

◆監測模塊內裝兩個高靈敏度電動機組，分別負責監測模塊的垂直和水平方向的轉動。電動機組接受來自控制終端的信號后精確運行定位，實時掃描監視區域。水平轉動的角度為350度，垂直轉動則有45度、35度、75度等多檔可調。水平及垂直轉動的角度大小可通過限位開關進行調整，靈活方便。

◆高強度合金鋁整體壓鑄外殼,內部全金屬構架。

◆雙層遮陽隔熱設計,抗沖擊,防腐蝕,自動除霜,防護等級達IP66。

◆水平運行監視范圍遠, 垂直運行監視范圍廣。

◆采用的光學鍍膜鏡片，具有增加透光率，防塵、防水和防靜電作用。

◆支持防雷、防浪涌、防突波功能，有效防止3000V瞬時電流。

◆水平方向360°連續旋轉, 垂直方向-60°-60°, 支持自動翻轉,無監視盲區。

◆水平鍵控速度為0.01° -120°/s, 垂直鍵控速度為0.01° -80°/s，巡航速度可達120°/s。

◆支持8條自動掃描，左右邊界可設，掃描速度可設。

◆支持8條巡航掃描, 每條可添加16個預置點，時間間隔可設。

◆支持看守位功能，看守時間可設置，看守動作可聯動預置點、巡航、自動跟蹤等各種功能。

◆支持報警聯動, 可在報警后觸發調用預置點、巡航掃描、花樣掃描等各種功能。

◆采用高品質陣列紅外燈，低功耗，最低照度0Lu，照射距離達120m。

◆恒流電路設計，紅外燈壽命達5萬小時。

◆遠光和近光隨鏡頭變倍自動匹配，根據倍率及距離調節紅外燈亮度，使圖像達到理想的狀態。

◆紅外燈輸出功率手動可調節，紅外燈的開啟有手動控制、自動觸發和定時啟動三種工作模式。

四、WSJK-2溫室全景信息監控系統配置單

產品名稱	型號	數量	單位
網絡(luò )攝像機	SX-J1	4	套
室內外全景網絡(luò )控制云臺	YT-K1	4	套
云臺壁裝支架	ZJ-T1	4	個
網絡(luò )硬盤機（8路）	WLYB-1	1	臺
室內解碼控制器	JMQ-1	1	臺
數據信號線（標配100米）	XH-X1	1	套

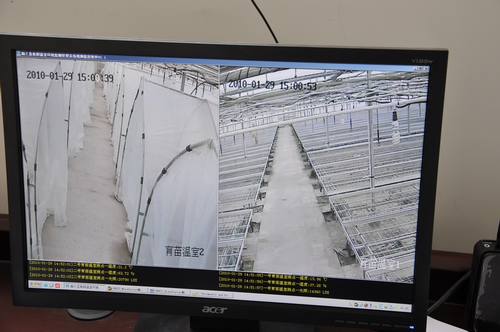

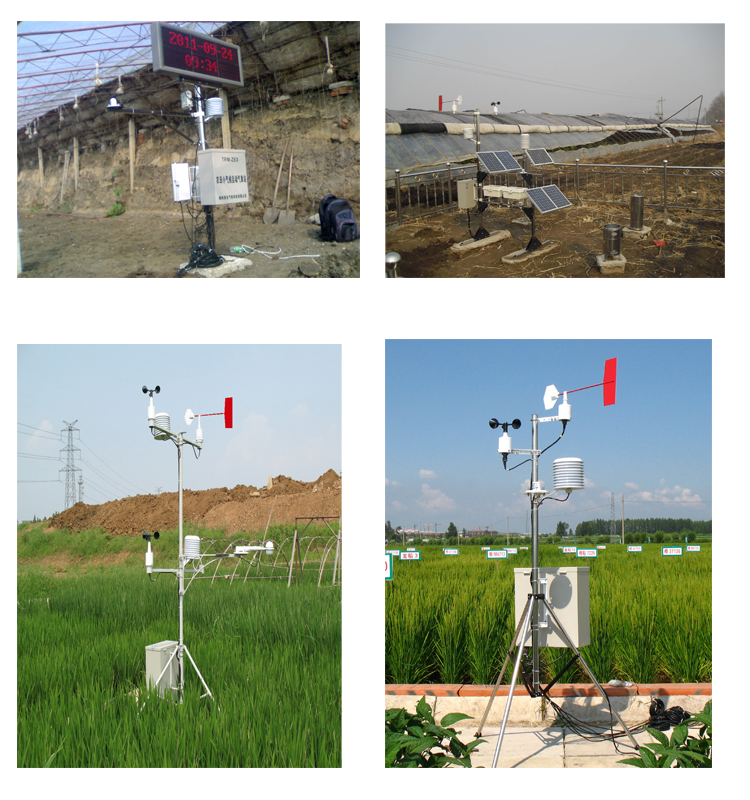

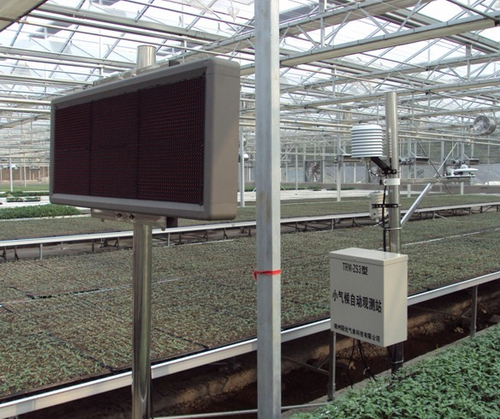

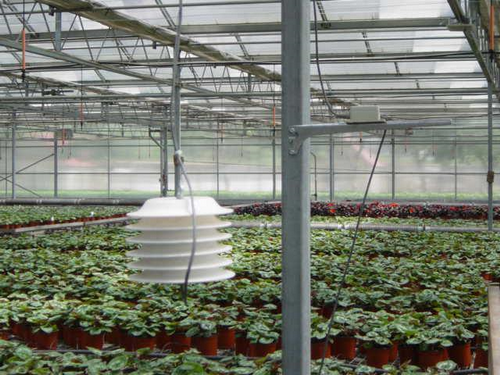

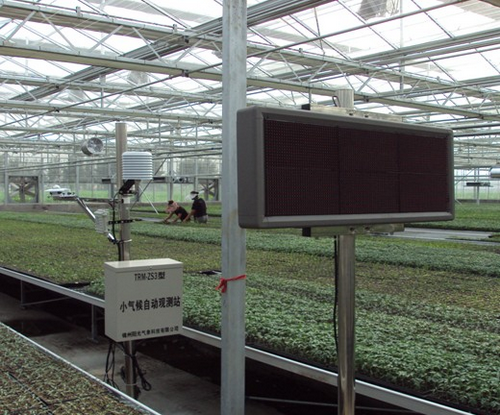

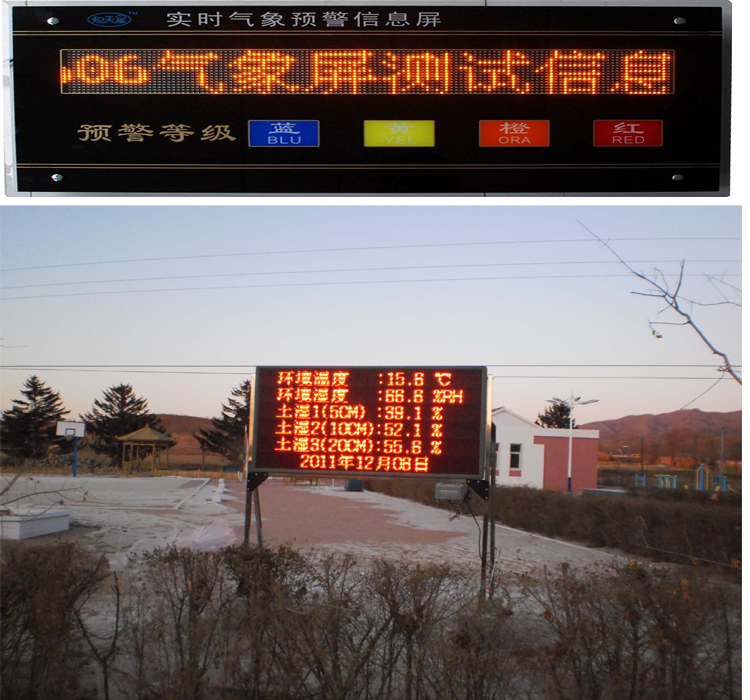

五、部分產品實物圖
